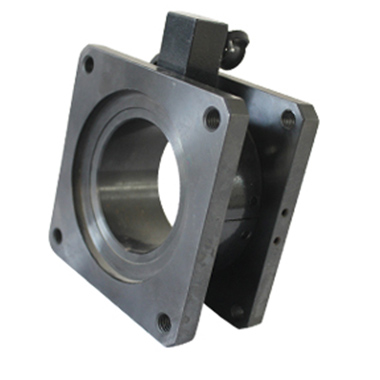

CTS700擰緊機扭矩傳感器 您所在的位置：首頁 > 產品中心 > CTS700擰緊機扭矩傳感器

CTS700擰緊機扭矩傳感器 [ 2019-6-15]　[ 打印此文章 ]

一、簡介：

CTS700N系列靜止扭矩傳感器兩端法蘭，主要用于擰緊機，由于出色的穩定性、較高的測量精度和較高的性價和更加簡單的監控方式比而受到用戶的贊譽。傳感器的測量彈性體不參與相對運動，測試彈性體受的是相對反作用力，安裝時是一端固定，另一端受力。
二、基本原理：
扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號?；蛘咧苯虞敵鰳藴?～20mA電流信號及1～5V電壓信號。
三、產品特點：
1、適用于檢測非旋轉體的扭矩值.最大偏轉角度為≯360度。
2、開機即可進入工作狀態，勿需預熱過程。
3、檢測精度高、穩定性好、抗干擾性強。
4、不需反復調零即可連續測量正反扭矩。
5、體積小、重量輕、易于安裝。
6、傳感器可脫離二次儀表獨立使用，只要按插座針號提供+24V電源即可輸出阻抗與扭矩成正比的電流、電壓或頻率信號。

技術指標（根據客戶要求定制）

參 數

單 位

技術參數

參 數

單 位

技術參數

靈敏度

mV/V

1.0~2.0±0.05

靈敏度溫度系數

≤%F·S/10℃

±0.1

非線性

≤%F·S

±0.25

工作溫度范圍

℃

-20℃～+80℃

滯 后

≤%F·S

±0.25

輸入電阻

Ω

350±20Ω

重復性

≤%F·S

±0.02

輸出電阻

Ω

350±5Ω

蠕 變

≤%F·S/30min

±0.25

安全過載

≤%F·S

150%F·S

零點輸出

≤%F·S

±1

絕緣電阻

MΩ

≥5000MΩ（50VDC）

零點溫度系數

≤%F·S/10℃

±0.1

推薦激勵電壓

V

10V～15V

    可配套放大器變送輸出4-20mA、0-5V、0-10V、1-5V、0±5V、0-±10V

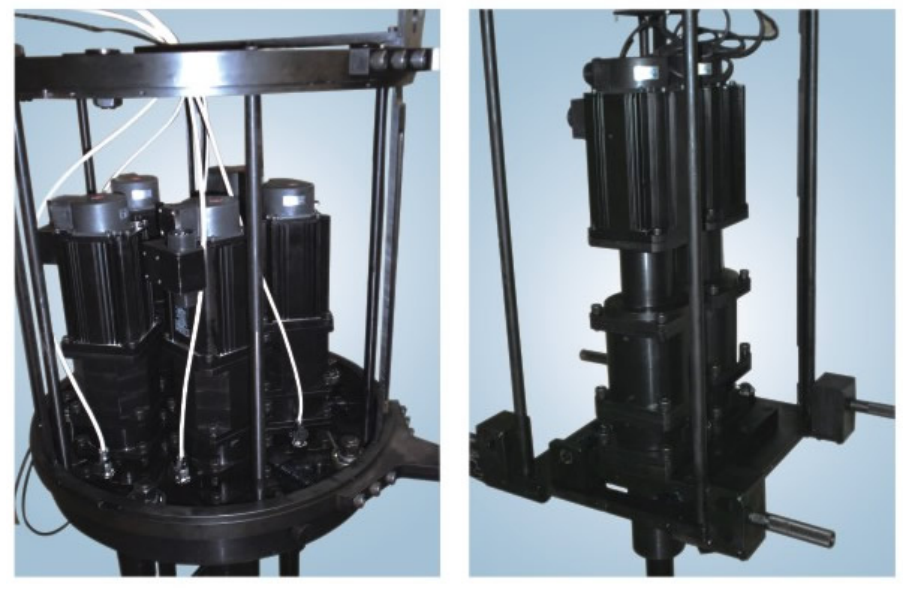

安裝實物圖
