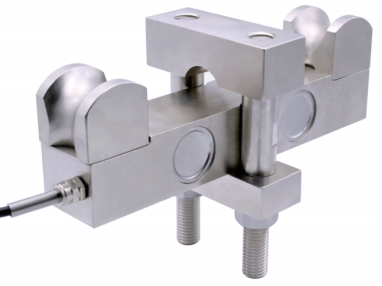

CTS817旁壓式張力傳感器 [ 2021-6-8] [ 打印此文章 ]
特點與用途

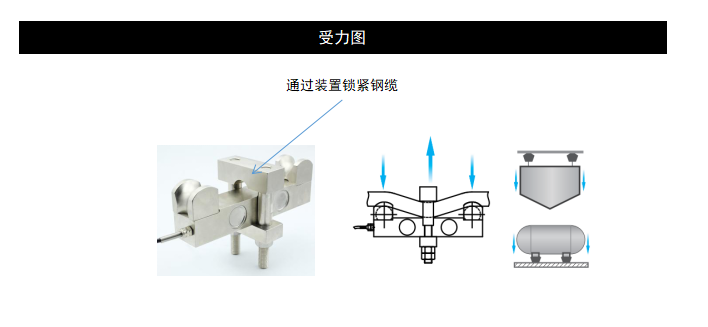

旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便、操作簡單、維修容易，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，當鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業(yè)的超載控制和過程顯示。廣泛應用于起重、水利、采礦行業(yè)以及各類 拉力測試行業(yè)各類型鋼絲繩張力測量或長期 監(jiān)控使用。

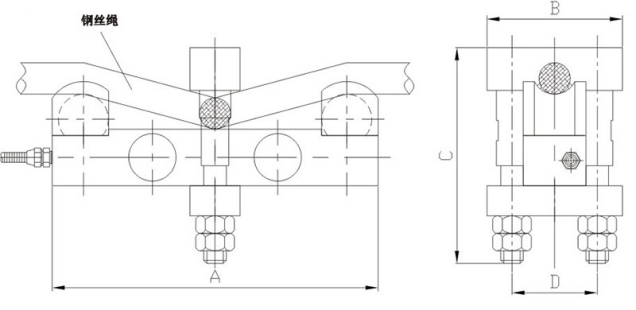

外形尺寸
|
鋼絲繩拉力 |
量程 |
鋼絲繩直徑 |
A |
B |
C |
D |
|
1t |
1t |
Ф6-14 |
160 |
76 |
117 |
45 |
|
2t |
1t |
Ф10-18 |
160 |
76 |
117 |
45 |
|
5t |
2t |
Ф16-26 |
160 |
76 |
117 |
45 |
|
10t~20t |
5~10t |
Ф24-36 |
260 |
108 |
170 |
68 |
|
20t |
10t |
Ф24-36 |
272 |
112 |
175 |
72 |
技術指標
|
參 數 |
單 位 |
技術參數 |
參 數 |
單 位 |
技術參數 |
|
靈敏度 |
mV/V |
1.5±0.05 |
靈敏度溫度系數 |
≤%F·S/10℃ |
±0.05 |
|
非線性 |
≤%F·S |
±0.05 |
工作溫度范圍 |
℃ |
-20℃～+80℃ |
|
滯 后 |
≤%F·S |
±0.05 |
輸入電阻 |
Ω |
750±20Ω |
|
重復性 |
≤%F·S |
±0.05 |
輸出電阻 |
Ω |
700±5Ω |
|
蠕 變 |
≤%F·S/30min |
±0.05 |
安全過載 |
≤%F·S |
150%F·S |
|
零點輸出 |
≤%F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零點溫度系數 |
≤%F·S/10℃ |
±0.05 |
推薦激勵電壓 |
V |
10V～15V |
|
可根據客戶需求選用24VDC供電，輸出0-5V,0-10V,4-20mA信號，紅線24V+,綠線4-20mA+,黑線公共- |
|||||

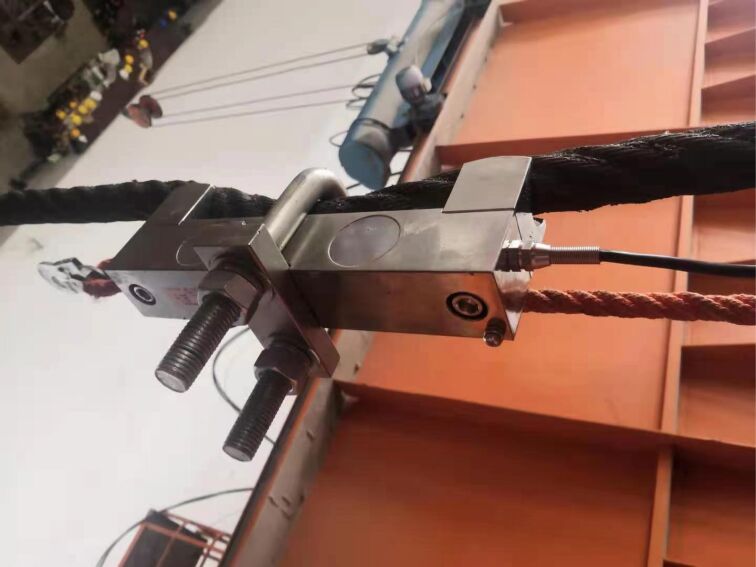

現場應用圖：
